閥門的型號編制方法
一、閥門的型號
閥門的型號是用來表示閥類、驅動及連接形式、密封圈材料和公稱壓力等要素的。
由于閥門種類繁雜，為了制造和使用方便，國家對閥門產品型號的編制方法做了統一規定。閥門產品的型號是由七個單元組成，用來表明閥門類別、驅動種類、連接和結構形式、密封面或襯里材料、公稱壓力及閥體材料。

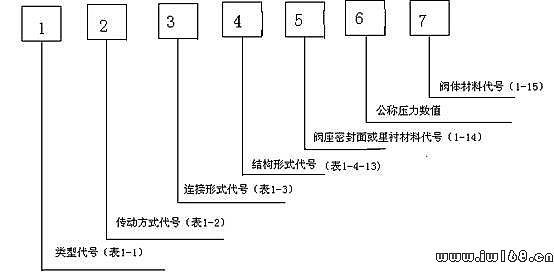

閥門型號的組成由七個單元順序組成（見下表）

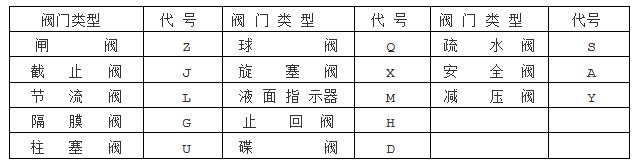

閥門的類型代號

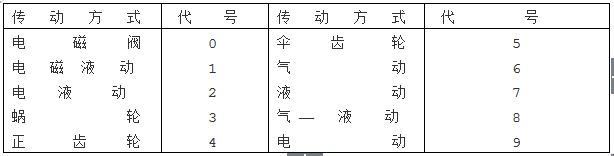

2．傳動方式代號用阿拉伯?dāng)?shù)字表示，按表1—2的規定
注：①手輪、手柄和扳手傳動以及安全閥、減壓閥、疏水閥省略本代號。
②對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示。
防爆電動用“9B”表示。

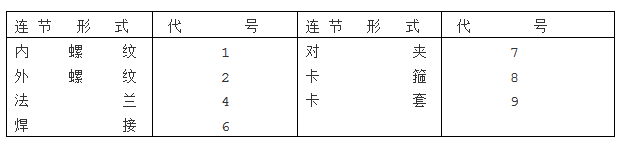

3．連接形式代號用阿拉伯?dāng)?shù)字表示，按表1—3的規定
注：焊接包括對焊和承插焊

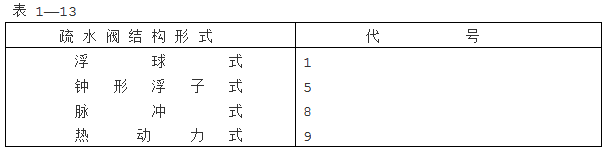

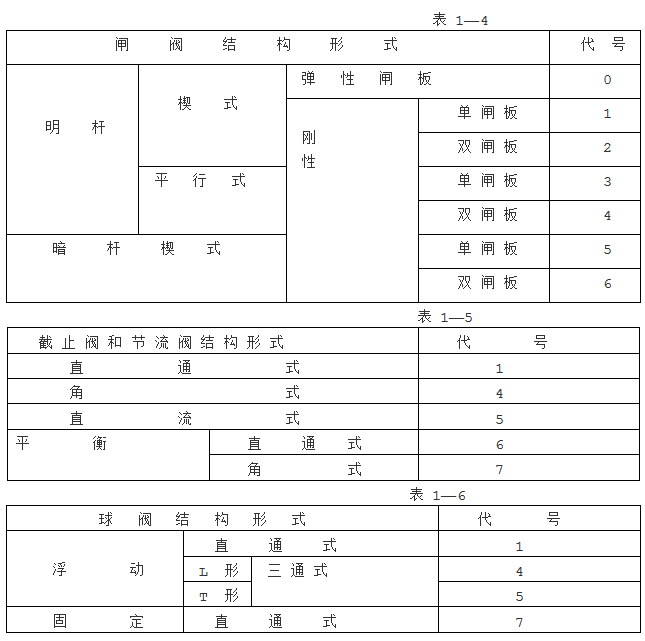

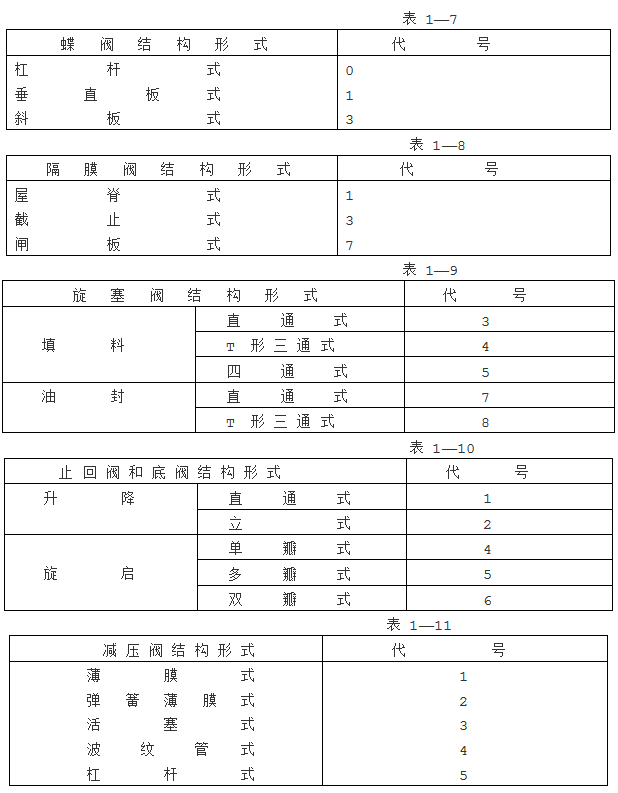

4．結構形式代號用阿拉伯?dāng)?shù)字表示1—4~13

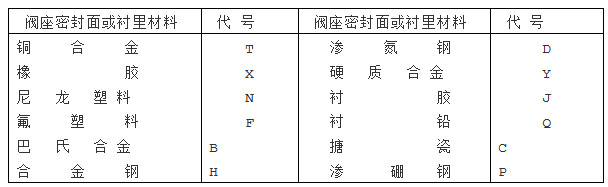

6． 閥座密封面或襯里材料代號用漢語拼音字母表示，按表1—14的規定。
注：由閥體直接加工的閥座密封面材料代號用“W”表示；當閥座和閥瓣（閘板）密封面材料不同時，
用低硬度材料代號表示（隔膜閥除外）。

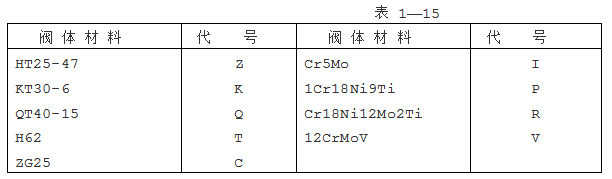

8．閥體材料代號用漢語拼音字母表示，按表 1—15的規定
